Как собрать рамы для дивана Еврокнижка

Собираем рамы для сидения и спинки дивана Еврокнижка. Используем брусок 40х40 мм. На видео я расскажу, как собрать нашу раму в домашних условиях, "на коленке" чтобы она не получилась кривой. Желательно напилить бруски точно по размерам, чтобы торец бруска не был кривым. Используйте для этих целей стусло.

Список деталей для сборки рам сидения и спинки дивана еврокнижка

  • Брус 40Х40
    • 1960 - 4 шт
    • 650 - 14 шт
    • Из обрезков напиливаем:
    • около 160 мм - 8 шт
    • около 70 мм - 2 шт На сидение
  • Фанера 4 мм
    • 730 Х 1300 - 1 шт На сидение
    • 730 Х 658 - 1 шт На сидение
    • 730 Х 1365 - 1 шт На спинку
    • 730 Х 593 - 1 шт На спинку
  • ДВП
    • 1960 Х 730 - 1 шт На спинку (можно из нескольких частей, рассчитать, чтобы стыки приходились на поперечные бруски рамы)

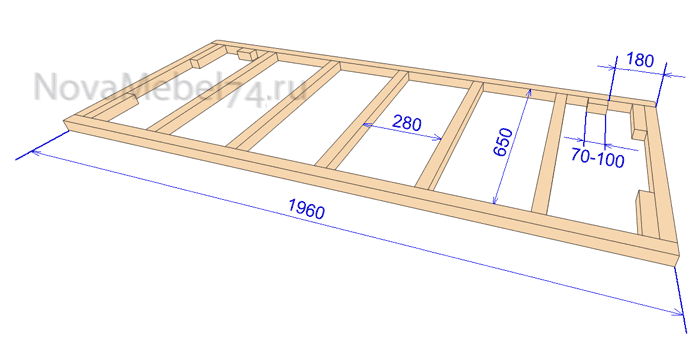

Чертеж рамы сидения дивана:

рама дивана еврокнижка

Чертеж рамы спинки дивана:

рама спинки дивана еврокнижка

Размеры рам одинаковые. Разница лишь в том, что на спинке мы сдвигаем поперечные бруски так, чтобы они совпали с ножками на ящике дивана. К этим брускам и ножкам мы будем прикручивать петли.

На рамы сидения и спинки крепим фанеру. Можно перед креплением на саморезы промазать место прилегания фанеры клеем. Это придаст дополнительную крепость каркасу и в дальнейшем избавит от появления скрипов. Так как рамы у нас больше, чем стандартный размер листа фанеры, приходится сращивать из двух кусков. Сращиваем на поперечном бруске, между листами фанеры оставляем зазор 1-2 мм.

После крепления фанеры с обратной стороны на спинку набиваем ДВП. Можно целым листом, можно также как фанеру срастить.

Осталось просверлить отверстия для утяжек. Если вы не планируете делать утяжки на диване, то никаких отверстий сверлить не нужно. Утяжки играют декоративную роль и помогают удерживать ткань, уменьшая количество морщин и складок на поверхности материала при эксплуатации. Используем сверло диаметром 10-13 мм. Схема разметки отверстий дана ниже, она одинакова для сидения и для спинки. Нужно лишь не перепутать, где у нас задняя часть, а где передняя. Поговорим об этом подробнее:

Для спинки: 23 см отступаем от верха и боков спинки (то есть пометьте для себя, что та сторона рамы, где вы отступили 23 см будет верхом, а где 25 см - это низ спинки). Аналогично для сидения дивана - та сторона, где отступаем 25 см, это зад (там у нас уже прикручены упоры для пластиковой бобышки), а сторона где отступили 23 см - это перед (сюда будем крепить царгу и ножки).

схема отверстий для утяжек на диване

Спинку просверливаем насквозь, то есть и фанеру и ДВП. Если по каким-либо причинам место отверстия совпало с брусом, то сместитесь на пару сантиметров и просверлите рядом, сверлить через брусок не рекомендую. Просто потом, при прокалывании утяжки через поролон, в этом месте проткнете с небольшим уклоном.

Как делать утяжки на диване вы увидите в следующих видео. Ниже предлагаю еще две схемы расположения утяжек на диване. Последняя схема будет особенно хорошо смотреться на однотонной ткани, и если вы сделаете дополнительно декоративную расстрочку на квадраты, примерно как здесь диван с утяжками

схема отверстий для утяжек на диване

схема отверстий для утяжек на диване
